1、對于現場儀表電纜槽、儀表電纜保護管以及36V以上的儀表外殼的保護接地，應每隔30m用接地連接線與就近已接地的金屬構件相聯，并應保證其接地的可靠性及電氣的連續性。不得利用 儲存、輸送可燃性介質的金屬設備、管道以及與之相關的金屬構件進行接地。
條文說明
為了保證電纜槽(架)及儀表電纜保護管電氣的連續性，在它們的交接處宜采用跨接線連接。在接地連線和跨接線的金屬連接面宜涂導電膏。
2、現場儀表的工作接地一般應在控制室側接地（見圖1）。
條文說明：每一個儀表信號回路應只有一個接地點。

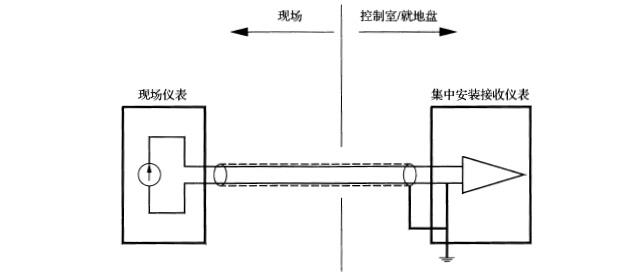

圖1 信號回路在集中安裝儀表側接地時的工作接地方法
3、對于要求或需要在現場接地的現場儀表，應在現場側接地（見圖2）。
條文說明：接地型熱電偶、pH計及電磁流量計等儀表只能在現場接地。
信號回路在現場儀表側接地時的工作接地方法

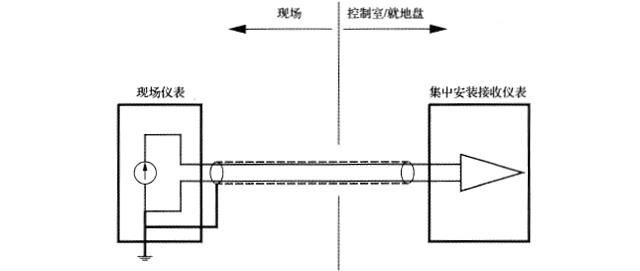

圖2 信號回路在現場儀表側接地時的工作接地方法
4、現場儀表要求或需要在現場接地，同時又要將控制室接受儀表在控制室側撞地的，應將兩個接地點作電氣隔離（見圖3）。

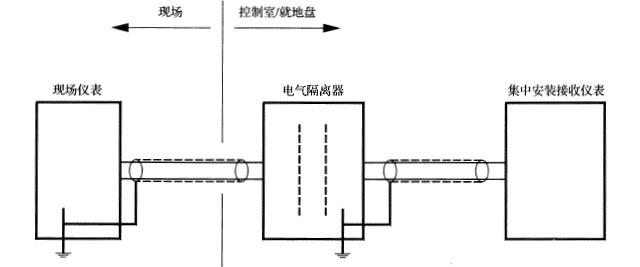

圖3 信號回路在集中安裝儀表和現場儀表兩側罔時接地時的工作接地方法
5、現場儀表接線箱兩側的電纜的屏蔽層應在箱內跨接。現場儀表接線箱內的多芯電纜備用芯宜在箱內做端子連接（見圖4）。

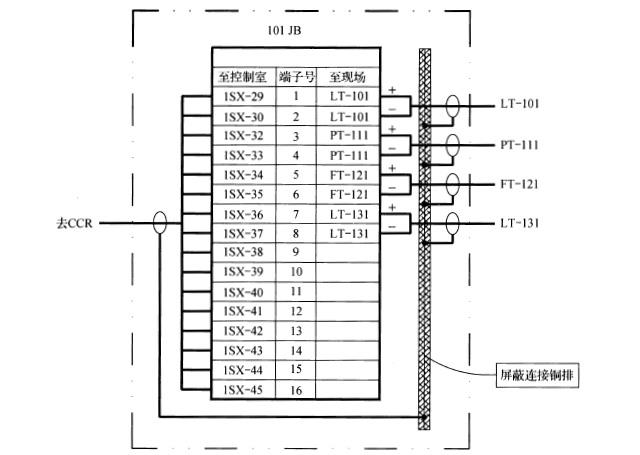

圖4 現場接線箱兩側的電纜的屏蔽層連接舉例
